Rosca 15 mm
Confirme perfil, passo, número de entradas e altura útil da rosca com desenho ou amostra. A medida nominal do gargalo não autoriza classificá-lo automaticamente como 18/410, 18/415 ou outro padrão.

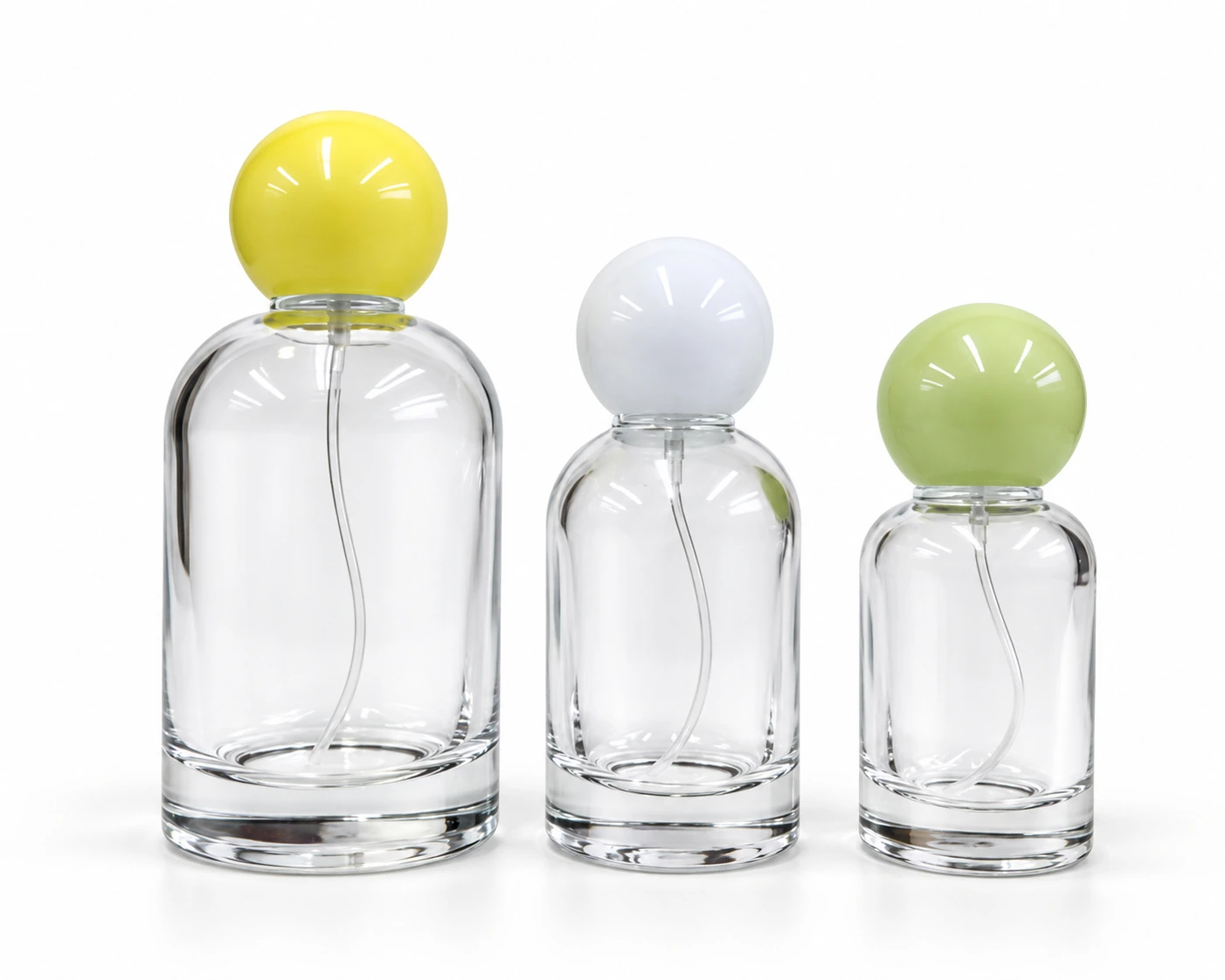

26FH-32 · VIDRO SEM DECORAÇÃO
Cilíndrico de ombros abobadados
Ombro arredondado que prolonga a parede lisa. Permite estudar impressão frontal ou circunferencial na parede regular. Capacidades de 30, 50 e 100 ml.
- Capacidades
- 30 ml · 50 ml · 100 ml
- Material
- Vidro transparente
Fornecimento de frascos vazios. Frasco, válvula, tampa e decoração são discriminados na proposta.
01 · DADOS DO FRASCO
Escolha a capacidade. Compare a geometria.
Cada referência corresponde a uma configuração do catálogo. Compare a capacidade, as dimensões externas, o peso do vidro e o gargalo antes de definir os componentes.
| Referência | Capacidade | Dimensões | Peso do frasco | Gargalo | Seleção |
|---|---|---|---|---|---|
| 26FH-32 | 30 ml | 38,5 × 38,5 × 73 mm | 85 g | Rosca 15 mm | Cotar 30 ml |
| 26FH-33 | 50 ml | 44 × 44 × 84,2 mm | 120 g | Rosca 15 mm | Cotar 50 ml |
| 26FH-34 | 100 ml | 53 × 53 × 101,5 mm | 200 g | Rosca 15 mm | Cotar 100 ml |
As medidas estão em milímetros, na sequência indicada no catálogo. O peso se refere ao frasco sem componentes. Para integrar o frasco à linha de envase, solicite o desenho dimensional com tolerâncias e a definição da capacidade até a borda.
02 · INTERFACE COM OS COMPONENTES
O gargalo define o ponto de partida.
Torque e compressão da vedação
Defina torque de aplicação e remoção com a válvula escolhida. A junta precisa vedar sem deformação excessiva; controle também o assentamento do colar e a orientação final do atuador quando relevante.
Tubo pescante e sobretampa
Defina o tubo pescante pela altura interna e pela região de coleta do líquido, sem o deixar pressionado contra o fundo. Confira folga sobre o atuador, retenção do inserto e força de retirada da sobretampa.
03 · SUPERFÍCIE E APLICAÇÃO
Partir do vidro. Construir a identidade.
O formato orienta a decoração: área de contato, curvatura, relevos e transições entre faces determinam a aplicação e o registro do desenho.
Serigrafia rotativa
Desenvolva a arte sobre o diâmetro efetivo da região de impressão. O processo deve sincronizar a rotação do frasco com o avanço da tela e reservar uma área de encontro quando a aplicação contorna o corpo.
Rótulo envolvente
Dimensione comprimento, sobreposição e posição da emenda no diâmetro aprovado. A etiqueta deve ficar na parede regular, sem avançar para os raios do ombro ou da base.
Pintura e proteção das áreas funcionais
Defina cor, transparência e brilho em amostra física. Proteja o interior e as superfícies de vedação; ajuste preparação, aplicação e cura para obter aderência sem escorrimentos ou marcas nos pontos de apoio.
Detalhes metalizados
O hot stamping deve ser avaliado na área de contato selecionada, com preparação compatível e foil adequado. Defina largura mínima dos traços, pressão, temperatura e posicionamento por ensaio; o brilho metálico não comprova resistência ao uso.
04 · DESENVOLVIMENTO E FORNECIMENTO
Da referência ao conjunto aprovado.
Geometria de catálogo e adaptações
A consulta deste formato parte da referência 26FH-32. Cor, impressão e componentes podem ser avaliados sem alterar o desenho do corpo. Mudanças em contorno, relevo, fundo ou gargalo exigem revisão técnica e de ferramental; a rota e seu investimento constam na proposta.
Seleção da referência
Escolha 30, 50 e 100 ml pelo SKU correspondente. Compare as medidas e o peso de cada versão com a apresentação e o acondicionamento pretendidos.
Composição do fornecimento
Informe quantidade por referência, destino e se o pedido inclui apenas o vidro ou também válvula, sobretampa e decoração. Materiais dos componentes, acabamentos e montagem precisam estar discriminados na cotação.
Amostra antes da produção
Solicite o conjunto na configuração pretendida e aprove aparência, encaixe, vedação e aplicação da fórmula. Quando houver decoração, registre padrão de cor, posição da arte e critérios de aceitação na amostra aprovada.
Embalagem e programação
Use os dados de caixa como ponto de partida para a configuração sem alterações. Componentes, decoração, cartucho e proteção individual podem mudar o acondicionamento; confirme embalagem final, prazo e condições de entrega na proposta.
Acondicionamento por referência.
| Referência | Unidades / caixa | Peso bruto / caixa | Dimensões da caixa |
|---|---|---|---|
| 26FH-32 | 160 | 14,6 kg | 42 × 33,5 × 16 cm |
| 26FH-33 | 120 | 15,4 kg | 46,8 × 28,4 × 18,4 cm |
| 26FH-34 | 63 | 13,6 kg | 51 × 39,5 × 11,2 cm |
A inclusão de válvulas, tampas, decoração ou embalagem individual pode alterar o acondicionamento e o peso de expedição.
05 · APROVAÇÃO TÉCNICA
Verificar antes de produzir em escala.
Circunferência e fechamento da arte
Confira altura, posição angular e encontro da impressão ou do rótulo. Variações de diâmetro influenciam o registro e a tensão de aplicação de uma etiqueta envolvente.
Dimensões e capacidade de trabalho
Compare o frasco com o desenho dimensional aprovado, incluindo tolerâncias e terminação do gargalo. Defina volume de enchimento e espaço livre pela fórmula e pelo fechamento; a capacidade de catálogo não informa, sozinha, o volume até a borda.
Vedação e uso com a fórmula
Verifique perda de produto, acionamento, dose, tubo pescante e compatibilidade dos materiais em contato. A inspeção deve considerar armazenamento e transporte do conjunto, não somente um teste inicial com água.
Acabamento e proteção no transporte
Confira riscos, marcas, inclusões visíveis e defeitos de revestimento conforme critérios acordados. Avalie o atrito entre peças e o contato com divisórias; aprove a proteção logística depois de definir a decoração final.
SELEÇÃO DE FRASCOS
Vamos especificar 26FH-32?
Informe a capacidade, a quantidade e o fechamento pretendido. Acrescente o destino e os acabamentos para receber uma proposta do conjunto.
