Recrave 15 mm
Selecione a válvula pelo desenho completo do gargalo, pela junta de vedação e pela geometria do colar. O diâmetro nominal, isoladamente, não identifica uma norma FEA nem garante intercambialidade entre conjuntos.

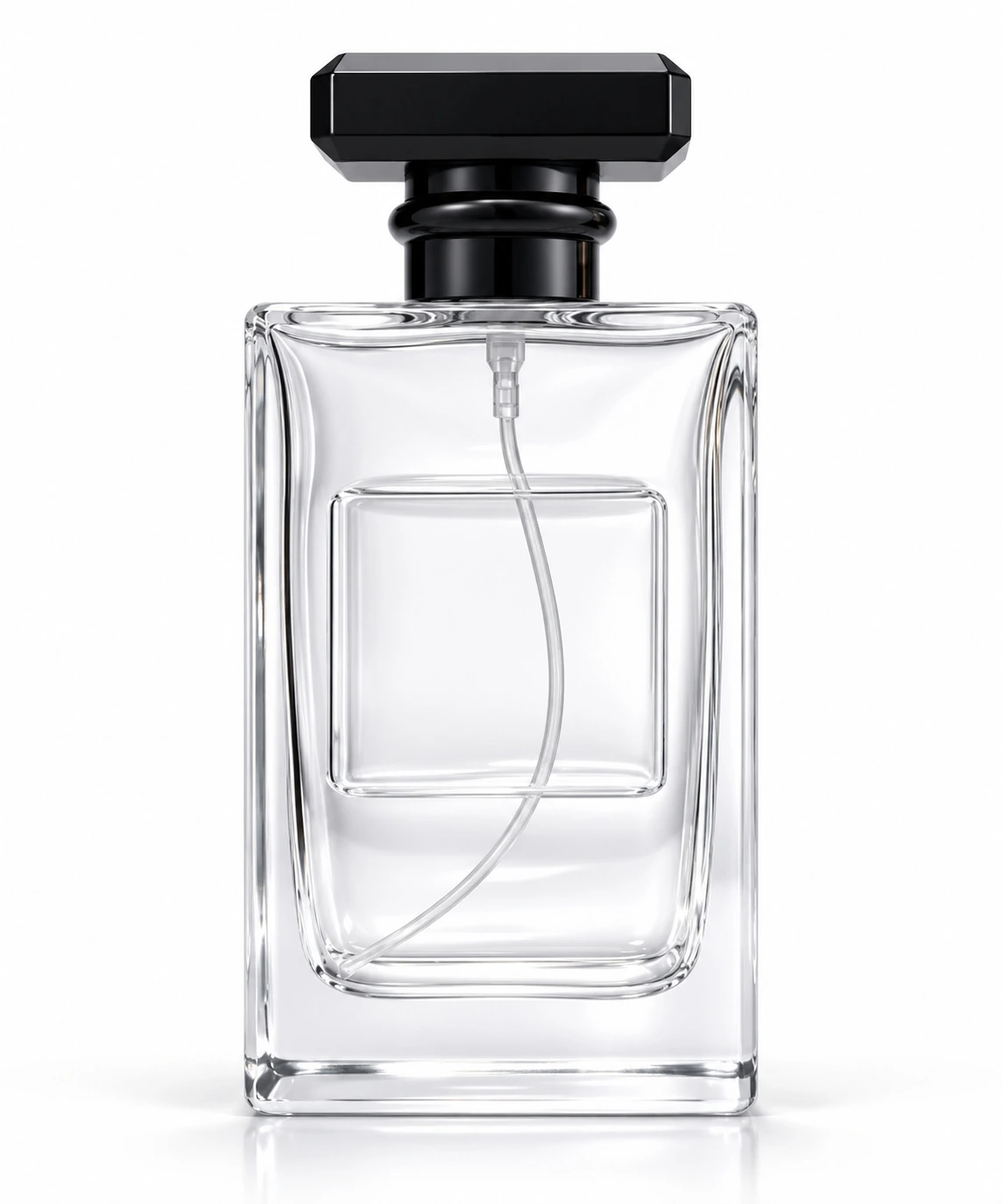

26FH-17 · VIDRO SEM DECORAÇÃO
Retangular com painel emoldurado
Moldura de vidro delimitando a área frontal. O painel orienta a marca e pede margens uniformes na impressão. Versão de 100 ml.
- Capacidades
- 100 ml
- Material
- Vidro transparente
Fornecimento de frascos vazios. Frasco, válvula, tampa e decoração são discriminados na proposta.
01 · DADOS DO FRASCO
Escolha a capacidade. Compare a geometria.
Cada referência corresponde a uma configuração do catálogo. Compare a capacidade, as dimensões externas, o peso do vidro e o gargalo antes de definir os componentes.
| Referência | Capacidade | Dimensões | Peso do frasco | Gargalo | Seleção |
|---|---|---|---|---|---|
| 26FH-17 | 100 ml | 58,5 × 38,5 × 108 mm | 266 g | Recrave 15 mm | Cotar 100 ml |
As medidas estão em milímetros, na sequência indicada no catálogo. O peso se refere ao frasco sem componentes. Para integrar o frasco à linha de envase, solicite o desenho dimensional com tolerâncias e a definição da capacidade até a borda.
02 · INTERFACE COM OS COMPONENTES
O gargalo define o ponto de partida.
Ajuste do recrave
Valide altura, centralização e fechamento do colar com o cabeçote de produção. O ajuste deve fixar a válvula sem deformar o atuador nem transferir carga indevida ao vidro; confira vedação após a montagem.
Tubo pescante e sobretampa
Defina o tubo pescante pela altura interna e pela região de coleta do líquido, sem o deixar pressionado contra o fundo. Confira folga sobre o atuador, retenção do inserto e força de retirada da sobretampa.
03 · SUPERFÍCIE E APLICAÇÃO
Partir do vidro. Construir a identidade.
O formato orienta a decoração: área de contato, curvatura, relevos e transições entre faces determinam a aplicação e o registro do desenho.
Registro dentro do painel
Dimensione a arte pela área útil do medalhão ou moldura. O dispositivo deve reconhecer sua posição para manter margens uniformes, especialmente em aplicações com mais de uma cor.
Contraste e acabamento do painel
Teste impressão opaca ou metalizada sobre a superfície selecionada. Evite que tinta ou foil ultrapassem os limites do relevo; essa borda torna qualquer deslocamento mais perceptível.
Pintura e proteção das áreas funcionais
Defina cor, transparência e brilho em amostra física. Proteja o interior e as superfícies de vedação; ajuste preparação, aplicação e cura para obter aderência sem escorrimentos ou marcas nos pontos de apoio.
Sequência de processos e resistência
Aprove a sequência entre pintura, impressão e metalizado em amostra final. Tinta, preparação e foil precisam funcionar como um sistema; avalie aderência, contato com fragrância e abrasão, não apenas o aspecto recém-produzido.
04 · DESENVOLVIMENTO E FORNECIMENTO
Da referência ao conjunto aprovado.
Geometria de catálogo e adaptações
A consulta deste formato parte da referência 26FH-17. Cor, impressão e componentes podem ser avaliados sem alterar o desenho do corpo. Mudanças em contorno, relevo, fundo ou gargalo exigem revisão técnica e de ferramental; a rota e seu investimento constam na proposta.
Seleção da referência
Informe a referência 26FH-17 de 100 ml. Compare as medidas e o peso de cada versão com a apresentação e o acondicionamento pretendidos.
Composição do fornecimento
Informe quantidade por referência, destino e se o pedido inclui apenas o vidro ou também válvula, sobretampa e decoração. Materiais dos componentes, acabamentos e montagem precisam estar discriminados na cotação.
Amostra antes da produção
Solicite o conjunto na configuração pretendida e aprove aparência, encaixe, vedação e aplicação da fórmula. Quando houver decoração, registre padrão de cor, posição da arte e critérios de aceitação na amostra aprovada.
Embalagem e programação
Use os dados de caixa como ponto de partida para a configuração sem alterações. Componentes, decoração, cartucho e proteção individual podem mudar o acondicionamento; confirme embalagem final, prazo e condições de entrega na proposta.
Acondicionamento por referência.
| Referência | Unidades / caixa | Peso bruto / caixa | Dimensões da caixa |
|---|---|---|---|
| 26FH-17 | 49 | 14 kg | 43 × 29 × 12 cm |
A inclusão de válvulas, tampas, decoração ou embalagem individual pode alterar o acondicionamento e o peso de expedição.
05 · APROVAÇÃO TÉCNICA
Verificar antes de produzir em escala.
Margens e alinhamento do medalhão
Compare a distância entre marca e moldura em diferentes pontos. Inspecione também a continuidade do relevo e a repetibilidade de posição entre amostras.
Dimensões e capacidade de trabalho
Compare o frasco com o desenho dimensional aprovado, incluindo tolerâncias e terminação do gargalo. Defina volume de enchimento e espaço livre pela fórmula e pelo fechamento; a capacidade de catálogo não informa, sozinha, o volume até a borda.
Vedação e uso com a fórmula
Verifique perda de produto, acionamento, dose, tubo pescante e compatibilidade dos materiais em contato. A inspeção deve considerar armazenamento e transporte do conjunto, não somente um teste inicial com água.
Acabamento e proteção no transporte
Confira riscos, marcas, inclusões visíveis e defeitos de revestimento conforme critérios acordados. Avalie o atrito entre peças e o contato com divisórias; aprove a proteção logística depois de definir a decoração final.
SELEÇÃO DE FRASCOS
Vamos especificar 26FH-17?
Informe a capacidade, a quantidade e o fechamento pretendido. Acrescente o destino e os acabamentos para receber uma proposta do conjunto.
